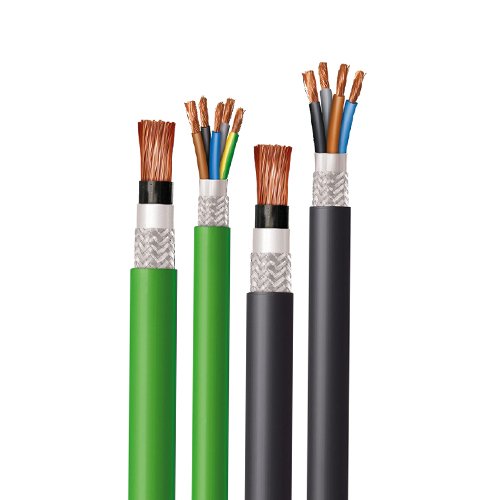

RC4Z1-K (AS) 0,6/1kV

Aplicaciones:

Cable apantallado indicado para instalaciones fijas en las que se requiera protección electromagnética. Especialmente diseñado para ser utilizado como cable de energía, mando o control en instalaciones industriales, locales de pública concurrencia (REBT ITC-BT 28), locales con riesgo de incendio o explosión (REBT ITC-BT 29), o en toda instalación donde se precise su clasificación de reacción al fuego y una baja emisión de gases tóxicos/ corrosivos y baja opacidad de humos. Ideal cuando se requiere proteger al propio cable, a cables de señal cercanos o a equipos electrónicos frente a posibles perturbaciones e interferencias.

Adecuado para instalaciones interiores y exteriores, sobre soportes al aire, en tubos o enterrados. En el caso de colocar el cable sobre abrazaderas, la distancia horizontal entre las abrazaderas no será más de 20 veces el diámetro del cable. La distancia también es válida entre puntos de soporte en caso de tender sobre otro tipo de soportes (p. ej. sobre rejillas portacables, bandejas o escaleras). En ningún caso está distancia debe sobrepasar los 80 cm

Obtener Presupuesto

Technical Characteristics:

• • Normativa (construcción/ensayos): IEC 60502-1 y UNE 21123-4.
• • Designación técnica: RC4Z1-K (AS) 0,6/1 kV.
• • Construcción:
• – Conductor: Cobre recocido, flexible, clase 5 (UNE-EN 60228 / IEC 60228).
• – Aislamiento: Polietileno reticulado (XLPE). XLPE (IEC 60502-1) y tipo DIX 3 (UNE-HD 603-1).
• Reunión de los conductores aislados (cables multiconductores): Cableado helicoidal de los conductores aislados.
• – Pantalla: Trenza de cobre estañado sobre cinta de aluminio-poliéster.
• Cobertura de la pantalla 100 % (cobertura trenza Cu Sn > 65 %). Otras coberturas o materiales de pantalla bajo solicitud.
• – Cubierta exterior: Poliolefina termoplástica libre de halógenos, tipo ST 8 (IEC 60502-1).
• • Tensión asignada (Uo/U): 0,6/1 kV CA.
• • Temperatura máxima del conductor en servicio normal / cortocircuito (t≤5s): 90 ºC / 250 ºC.
• • Gama: Monoconductor o multiconductor.
• • Formaciones: 1X(1,5-..-500) mm²;
• 2X(1,5-…-150) mm²;
• 3x / 3G(1,5-…-150) mm²;
• 4x / 4G(1,5-…-120) mm²;
• 5G(1,5-…-95) mm².

Custom Especificación by email: supplier@huadongcablegroup.com

• • Reacción al fuego (CPR – EN 50575 & EN 13501-6): Clase Cca-s1b,d1,a1.
• • Otras prestaciones en caso de incendio (cuando no sea de aplicación el Reglamento CPR): No propagador de la llama, no propagador del incendio, libre de halógenos y reducida emisión de gases y humos, siendo estos de baja opacidad/toxicidad/corrosividad/conductividad (IEC 60332-1-2, IEC 60332-3-24, IEC 61034-2, IEC 60754-1 e IEC 60754-2).

• – Rango de temperaturas ambiente de utilización:
• • Mínima: −30 °C (instalación fija, protegida y sin exposición a daños mecánicos, choques o vibraciones).
• • Máxima: +60 °C.
• – Temperatura mínima de tendido durante su instalación y montaje de accesorios: 0 °C. Esta temperatura es válida para los cables en sí, no para el entorno.

• – Radio de curvatura mínimo (posición final): 10xD. D=diámetro exterior del cable (mm).
• – Esfuerzo máximo de tracción durante la instalación:
• • F = 50xS (N). “S” = sección nominal del conductor (mm²). Aplicado sobre los conductores de cobre.
• • F = 3xD² (N). “D” = diámetro exterior (mm). Aplicado sobre la cubierta exterior.
