N2XCY 15 kV 133% XLPE PVC CABLE

Distribución de energía en media tensión. Como alimentadores de transformadores en subestaciones. En centrales eléctricas, instalaciones industriales y de conmutación, en urbanizaciones, instalaciones mineras y en zonas secas.

Expertos
Garantía de calidad
Entrega rápida
Bonificaciones por compras

Descripción
Parámetro
Certificados
Nuestra Aduana
Nuestro taller
Por qué elegirnos

Descripción
Parámetro
Certificados
Nuestra Aduana
Nuestro taller
Por qué elegirnos

NORMAS

PRODUCTO
ASTM B 8; ICEA S-94-649
ENSAYO
IEC 60332-1-2; ICEA S-93-639; UL 2556

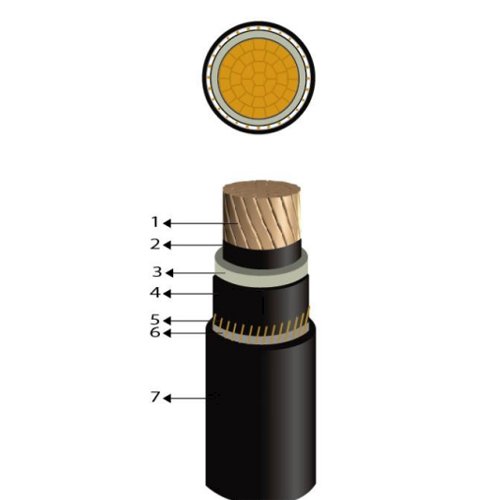

CONSTRUCCIÓN

1.Conductor: Cobre blando compactado, clase B. Desde 2 AWG hasta 750 kcmil.
2.Semi-conductor interno: Compuesto extruído.
3.Aislamiento: Polietileno reticulado XLPE-TR (Tree retardant).
4.Semi-conductor externo: Compuesto extruído pelable.
Estos tres últimos componentes extruidos en CV (vulcanización continua) de triple extrusión en el proceso de curado en seco.
5.Conductor concéntrico: Alambres de cobre colocados helicoidalmente; de acuerdo a la norma ICEA S-94-649.
6.Cinta: Poliéster.
7.Cubierta externa: Compuesto de PVC.
8.Tensión de operación: 15 kV
9.Nivel de Aislamento: 133 %
10. Semi-conductor interno: Compuesto extruído.
COLOR
Aislamiento: Natural.
Cubierta externa: Negro.

Custom Especificación by email: supplier@huadongcablegroup.com

PRINCIPALES CARACTERÍSTICAS

Excelentes propiedades contra el envejecimiento por calor. Nivel de aislamiento del 133%.
Resistencia a la abrasión y a los rayos solares. Adecuada resistencia a las grasas y
aceites. No propaga la llama.

MARCACIÓN

CU CPT / XLPE (220 mils) N2XCY 15 kV Calibre 133% XLPE-TR PVC

NORMAS DE PRODUCTO

ASTM B8: Conductores de cobre cableados concéntricamente temples: blando, semi-duro o duro.
ICEA S-94-649: Cables con neutro concéntrico desde 5 kV hasta 46 kV.
NORMAS DE ENSAYO
IEC 60332-1-2: Ensayo de propagación de llama vertical para un alambre o cable simple – Procedimiento para llama premezclada de 1kW.
ICEA S-93-639: Cable de energía apantallado de 5 – 46 kV para uso en distribución y transmision de energia eléctrica.
Sección 9.4.2: Ensayo de inmersión en aceite.
UL 2556: Métodos de ensayo para alambre y cable. Sección 9.3: Ensayo de propagación de llama -FT1 (muestra vertical). Sección 4.2.8.5: Ensayo de resistencia a los rayos solares en arco xenón/arco carbón.

Custom Especificación by email: supplier@huadongcablegroup.com

Especificación

DATOS DIMENSIONALES
Calibre (AWG/KCMIL)	Nº total alambres	Diam.Conductor [mm]	Diám. sobre aislam. [mm]	Cond. Concent. (NC)	Diám. Sobre Cond. Concéntrico [mm]	Diám. sobre cubierta [mm]	Peso aprox. [kg/km]
2 AWG	7	6.8	19.4	1/3	23.8	27.9	920
1/0 AWG	19	8.6	21.2	1/3	26.3	30.4	1223
2/0 AWG	19	9.7	22.3	1/3	27.4	31.5	1419
3/0 AWG	19	10.9	23.5	1/3	28.6	32.7	1672
4/0 AWG	19	12.2	24.9	1/3	30	34	1991
250 KCMIL	37	13.4	26.5	1/3	32.2	36.3	2330
350 KCMIL	37	15.8	28.4	1/3	35	39.1	2976
500 KCMIL	37	18.9	32	1/3	38.6	42.7	4026
750 KCMIL	61	23.2	35.8	1/3	42.4	48.1	5360

DATOS ELÉCTRICOS
Calibre (AWG/KCMIL)	Conf. Cond. Concent. (NC)	Max. DC Resist. Cond. 20°C [Ohm/km]	Resist. Conduct. CA 90º C - form. triang. [Ohm/km]	React. Induct. 60 Hz - formac. triang. [Ohm/km]	Capac. Corriente enter. 20ºC - formac. triang. [A]	Capacitancia Nominal [pF/m]
2 AWG	1/3	0.5335	0.6805	0.1757	195	157
1/0 AWG	1/3	0.3354	0.4281	0.1639	252	182
2/0 AWG	1/3	0.266	0.3397	0.158	287	198
3/0 AWG	1/3	0.211	0.2697	0.1521	328	213
4/0 AWG	1/3	0.1673	0.2142	0.1429	379	229
250 KCMIL	1/3	0.1416	0.1817	0.1446	409	250
350 KCMIL	1/3	0.1011	0.1305	0.1379	488	277
500 KCMIL	1/3	0.0708	0.0927	0.1309	577	321
750 KCMIL	1/3	0.0472	0.064	0.1246	673	368
