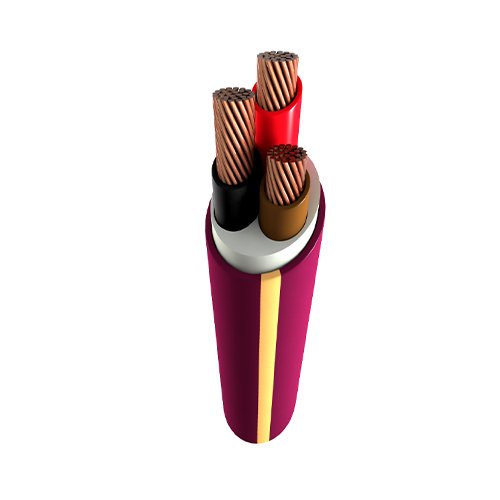

IRAM2178-1 standard VV-K/VV-R

Cables disenados para distribución de energia en baja tensión en edificios e nstalaciones industiales,en tendidos subteráneos o sobre bandejas.Es- pecialmente aptos para instalaciones en industrias y empleos donde se requiera amplia maniobrabilidad y seguridad ante la propagación de incen- dios.

Expertos
Garantía de calidad
Entrega rápida
Bonificaciones por compras

Descripción
Parámetro
Certificados
Nuestra Aduana
Nuestro taller
Por qué elegirnos

Descripción
Parámetro
Certificados
Nuestra Aduana
Nuestro taller
Por qué elegirnos

Flexibility: The cables comply in all cases with the requirements of IRAM Standard NM-280 or IEC60228.

Normas de referencia: IRAM 2178-1
Tensión nominal de funcionamiento: 0,6/1kV
Conductores de cobre:
—Unipolares: Cables flexibles de clase 5 de hasta 240 mm² y cables industriales, y cables compactos de clase 2 para secciones transversales mayores.
—Multipolares: Cables flexibles de clase 5 de hasta 35 mm² y de clase 2 para secciones transversales mayores, con cables circulares compactos de hasta 50 mm² y cables sectoriales para secciones transversales nominales mayores.
Conductores de aluminio:
—Unipolares: Cables circulares de clase 2
—Multipolares: Cables circulares de clase 2 de hasta 50 mm² y cables sectoriales para secciones transversales mayores. AISLAMIENTO: PVC especial
Temperatura máxima en el conductor: 70º C en servicio continuo, 160º C en cortocircuito (máximo 5 s).
Aislante: PVC ecológico especial, de elevadas prestaciones eléctricas y mecánicas.
Colores del aislamiento:
Unipolar: Marrón
Bipolar: Marrón/Negro
Treinona: Marrón/Negro/Rojo
Cuatroinonas: Marrón/Negro/Rojo/Azul claro
Pentainonas: Marrón/Negro/Rojo/Azul claro/Verde-Amarillo
Protecciones y blindaje:
Protección mecánica: Para cables multipolares, se utilizan flejes o alambres de acero galvanizado con armadura; para cables unipolares, flejes de aluminio.
Blindaje electromagnético: En todos los casos, el material utilizado es cobre recocido.
Normas: IRAM 2178, IEC 60502-1 u otras a solicitud.
Ensayos de fuego:
No propagación de la llama: IRAM NM IEC 60332-1; NFC 32070-C2. No propagación de la llama: IRAM NM IEC 60332-3-24; IEEE 383/74.

Custom Especificación by email: supplier@huadongcablegroup.com

Especificación

Características técnicas (IRAM) - Cables con conductores de cobre
Sección nominal mm2	Diámetro del conducto mm	Espesor de aislación nominal mm	Espesor de envoltura nomina mm	Diámetro exterior aproximado mm	Masa aproximada kg/km	Resistencia eléctrica a 70 °C y 50 Hz ohm/km	Reactancia a 50 Hz ohm/km
UNIPOLARES (alma de color marrón)
4	2,5	1,0	1,4	7,6	91	5,92	0,189
6	3,0	1,0	1,4	8,1	114	3,95	0,180
10	3,9	1,0	1,4	9,1	160	2,29	0,170
16	4,9	1,0	1,4	10,0	227	1,45	0,162
25	7,1	1,2	1,4	12,7	346	0,933	0,154
35	8,3	1,2	1,4	13,8	447	0,663	0,150
50	9,9	1,4	1,4	15,9	612	0,462	0,147
70	12,0	1,4	1,4	17,6	811	0,326	0,143
95	13,5	1,6	1,5	20,0	1037	0,248	0,142
120	16,5	1,6	1,5	22,9	1334	0,194	0,139
150	17,5	1,8	1,6	24,0	1634	0,156	0,139
185	20,0	2,0	1,7	27,1	1985	0,129	0,139
240	24,0	2,2	1,8	32,0	2611	0,0987	0,137
300	20,7	2,4	1,9	29,8	3186	0,0754	0,140
400	23,0	2,6	2,0	32,7	4008	0,0606	0,140
500	26,4	2,8	2,1	37,0	5213	0,0493	0,138
630	30,0	2,8	2,2	40,6	6581	0,0407	0,138
BIPOLARES (almas de color marrón y negro)
1,5	1,5	0,8	1,8	9,9	132	15,9	0,108
2,5	2	0,8	1,8	10,8	165	9,55	0,0995
4	2,5	1,0	1,8	12,7	234	5,92	0,0991
6	3	1,0	1,8	13,7	293	3,95	0,0901
10	3,9	1,0	1,8	15,6	410	2,29	0,0860
16	5,0	1,0	1,8	18,5	632	1,45	0,0813
25	7,1	1,2	1,8	24,0	1030	0,933	0,0780
35	8,3	1,2	1,8	26,5	1310	0,663	0,0760
TRIPOLARES (alma de color marrón, negro y rojo)
1,5	1,5	0,8	1,8	10	152	15,9	0,108
2,5	2	0,8	1,8	11	195	9,55	0,09995
4	2,5	1,0	1,8	13	280	5,92	0,0991
6	3	1,0	1,8	15	356	3,95	0,0901
10	3,9	1,0	1,8	17	509	2,29	0,0860
16	5,0	1,0	1,8	20	786	1,45	0,0813
25	7,1	1,2	1,8	26	1270	0,933	0,0780
35	8,3	1,2	1,8	28,5	1630	0,663	0,0760
50	8,1	1,4	1,8	30	2075	0,464	0,0777
70	10,9	1,4	2,0	30	2365	0,321	0,0736
95	12,7	1,6	2,1	33	3208	0,232	0,0733
120	14,2	1,6	2,2	36	3910	0,184	0,0729
150	15,9	1,8	2,4	40	4806	0,150	0,0720
185	17,7	2,0	2,5	44	5956	0,121	0,0720
240	20,1	2,2	2,7	49	7729	0,0911	0,0716
300	22,5	2,4	2,9	54	9636	0,0730	0,0714
TETRAPOLARES (almas de color marrón, negro, rojo y azul)
1,5	1,5	0,8	1,8	11	180	15,9	0,108
2,5	2	0,8	1,8	12	233	9,55	0,0995
4	2,5	1,0	1,8	15	337	5,92	0,0991
6	3	1,0	1,8	16	433	3,95	0,0901
10	3,9	1,0	1,8	18	627	2,29	0,0860
16	5,0	1,0	1,8	22	992	1,45	0,0813
25/16	-	1,2/1,0	1,8	27	1430	0,933	0,0780
35/16	-	1,2/1,0	1,8	29	1780	0,663	0,0760
50/25	-	1,4/1,2	1,9	31	2355	0,464	0,0777
70/35	-	1,4/1,2	2,0	31	2742	0,321	0,0736
95/50	-	1,6/1,4	2,2	35	3736	0,232	0,0733
120/70	-	1,6/1,4	2,3	39	4643	0,184	0,0729
150/70	-	1,8/1,4	2,4	42	5546	0,150	0,0720
185/95	-	2,0/1,6	2,6	47	6969	0,121	0,0720
240/120	-	2,2/1,6	2,8	53	8973	0,0911	0,0716
300/150	-	2,4/1,8	3,0	59	11154	0,0730	0,0714
TETRAPOLARES con neutro de sección igual a las fases (alma de color marrón, negro, rojo y azul claro)
25	7,1	1,2	1,8	28	1560	0,933	0,0780
35	8,3	1,2	1,8	32	2100	0,663	0,0760
50	8,1	1,4	1,9	33	2639	0,464	0,0777
70	9,6	1,4	2,1	37	3541	0,321	0,0736
95	11,3	1,6	2,2	43	4823	0,232	0,0733
120	12,8	1,6	2,3	47	5921	0,184	0,0729
150	14,3	1,8	2,5	52	7325	0,150	0,0720
185	16,0	2,0	2,7	58	9120	0,121	0,0720
240	18,4	2,2	2,9	65	11840	0,0911	0,0716
